211系列-圓度/圓柱度形狀測量儀

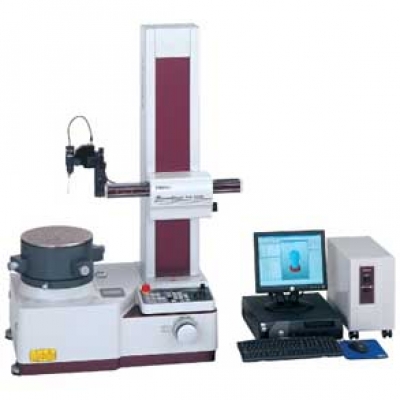

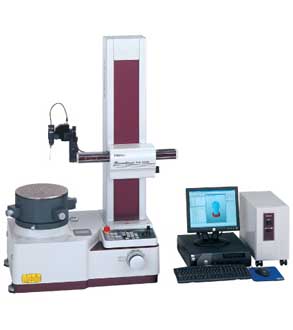

日本三豐品牌 MITUTOYO 211-874-1 形狀測量儀
特點：
1、RA-2100提供高精度、高速度、高性能的圓度測量。可對工件進行全自動的或帶數字調整臺（DAT）的人工調心、調水平。調心、調水平以往是一項難度大、精度要求高的工作，使用RA-210則變得非常簡單，不必經過特殊培訓就可成功操作，總體測量時間大為縮短。
2、RA-2100提供ROUNDPAK---功效強大的數據分析軟件，運用鼠標并選擇圖標可強化其功能且簡化操作。
精度高、易使用的旋轉工作臺：
1、旋轉工作臺徑向、軸向的旋轉精度均極高，不僅可高精度測量圓度和圓柱度，還可高精度測量平面度。
2、該系列的頂級型號為RA-2100AS/AH：配置的自動調心、調水平旋轉工作臺（AAT）免除了人工調心、調水平之苦。
3、RA-2100DS/DH：旋轉工作臺內置導向系統（DAT），使人工調心、調水平的操作變得簡便、順利。
技術參數：
旋轉工作臺
回轉精度（徑向）：（0.02+3.8H/10000）µm
回轉精度（軸向）：（0.02+3.8X/10000）µm H為測量高度 ， R為測量半徑
旋轉速度：1,2,4,6,10rpm（10rpm：自動調心）
工作臺有效直徑： 235mm（200mm：DS,DH型號）
最大調心幅度：±3mm（±5mm：DS,DH型號）
最大調水平幅度：±1°
最大測量直徑： 300mm
最大工件直徑：580mm
臺面最大承重：30kg
垂直軸（Z軸）
垂直移動：300mm（500mm：AH,DH型號）
直線度（λc2.5）：0.12µm/100mm，0.18µm/300mm* （*0.3µm/500mm：AH,DH型號）
與轉臺軸的平行度：0.7µm/300mm （1.2µm/500mm：AH,DH型號）
定位速度：最大35mm/s
測量速度：0.5,1,2,5mm/s
最大檢測高度：300mm（外徑），300mm（內徑） （500mm：AH,DH型號）
最大檢測深度：100mm
水平臂（X軸）
水平移動：175mm（包括工作臺旋轉中心25mm的突出量）
直線度（λc2.5）：0.7µm/150mm
與轉臺軸的垂直度：1.0µm/150mm
定位速度：利用操縱桿，最大20mm/s
測量速度：0.5,1, 5mm/s
測針和測頭
測量范圍：±400µm（±5µm：跟蹤范圍）
測力：7-10mN（5級）
標準測頭：12AAB681，硬質合金球，Φ1.6mm
測量方向：雙方向
測頭角度調整：±45°（帶刻度）
數據分析系統：
分析軟件：Roundpak
濾波類型：2CRPC-75%,2CRPC-50%,2CR-75%（相對校正）,2CR-50%（相對校正）,高斯濾波器、濾波器關斷
截止值：15upr,50upr,150upr,500upr,1500upr,15-150upr,15-500upr,15-1500upr,50-500upr,50-1500upr,150-1500upr,手動設定
用于圓度評估的參考圓：LSC,MZC,MIC,MCC
供氣：
氣壓： 390kpa（4kgf/c㎡）
耗氣量：30L/min
電源： 100V AC-240V AC,50/60Hz
尺寸（W×D×H）：940×475×900mm （940×475×1100mm：AH,DH型）
重量：180kg（200kg：AH,DH型）
選件：
350850：圓柱直角規
356038：用于測量較低工件的輔助臺
12AAF203：測頭延長支架（高度延長2倍）
12AAF204：大直徑工件輔助測頭支架
211-045：倍率校正規
211-014：卡盤（外徑： 1-78mm，內徑：25-68mm）
211-032：定心卡盤（外徑：1-79mm，內徑：16-69mm）
211-031：微型卡盤（外徑： 最大0.1-1.5mm）
178-024：防振臺架
178-025：防震臺
連續測量，效率提高：
可不必改變測頭的移動方向而連續測量一個工件的外、內徑。
三豐公司在X/Z驅動器中采用精度極高、可重復性極強的線性標尺，確保對重復測量至關重要的高精度定位。
獨特的設計允許系統升級：
更換、調整探測裝置后，系統可升級至CNC操作型（升級應由三豐技師負責）
測量表面粗糙度（表面粗糙度測量裝置選件）：
符合相關國際標準的表面粗糙度檢測器可安裝在圓度計的位置上，形成多傳感器系統，既可測量表面的幾何圓度/圓柱度，又可測量其粗糙度。
性能參數：
型號
RA-2100AS
RA-2100DS
RA-2100AH
RA-2100DH
貨號
211-843-1
(mm/inch)
211-863-1(mm)
211-873-1(inch)
211-844-1
(mm/inch)
211-864-1(mm)
211-874-1(inch)
工作臺的有效直徑
235mm
200mm
235mm
200mm
調心/調水平*
AAT
DAT
AAT
DAT
最大調心幅度
±3mm
±5mm
±3mm
±5mm
立柱移動
300（標準立柱）
500（高立柱）
基本裝置重量
180kg
200kg
*為區分交流電源電纜，在貨號后加上以下后綴：
A適于UL/CSA, D適于CEE,DC適于CCC,E適于BS,K適于EK,無后綴適于JIS/100V
*ATT：自動調節臺面 DAT：數字調節臺面
尺寸圖片：單位
