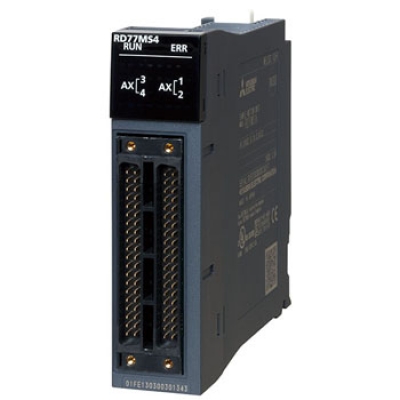

.RD77MS4 三菱PLC iQ-R系列定位模塊 RD77MS4價格好 RD77MS4銷售
RD77MS4價格好，RD77MS4性能規格，RD77MS4功能，RD77MS供應商。RD77MS4參數說明：4軸;直線插補、2軸圓弧插補;同步方式同期編碼器輸入、凸輪、相位校正、凸輪自動生成;控制單位mm、inch、degree、pulse;定位數據600數據軸;SSCNETⅢ/H連接三菱PLC簡單運動模塊RD77MS4產品規格參數詳細說明1、RD77MS4控制規格[控制軸數] 4軸[運算周期] 0.444ms，0.888ms，1.777ms，3.555ms[插補功能] 直線插補(最大4軸)、2軸圓弧插補[控制方式]PTP(Point To Point)控制、軌跡控制(直線、圓弧均可設置)、速度控制、速度.位置切換控制、位置.速度切換控制、速度.轉矩控制[加減速處理]梯形、S形加減速[同步方式]同期編碼器輸入、凸輪、相位校正、凸輪自動生成[控制單位]mm、inch、degree、PLS[定位數據]600數據軸(可通過GX Works3、順控程序進行設置)[備份]參數、定位數據、塊啟動數據可通過閃存ROM保存(無電池)[原點復歸]? ?原點復歸方式：近點狗式，計數1型，計數型2，數據集類型，規模的原點信號檢測型? ?高速原點復歸：有? ?輔助功能：原點復歸重試，原點轉移[定位控制]? ?直線控制：1軸直線控制、2/3/4軸直線插補控制(合成速度，基準軸速度)? ?定寸送り控制：1/2/3/4軸定寸送り控制? ?2軸圓弧插補控制：輔助點指定，中心點指定? ?速度控制：1/2/3/4軸速度控制? ?速度位置切換控制：INC模式，ABS模式? ?位置速度切換控制：INC模式? ?當前值變更：定位數據指定，當前值的變化起始號碼指定? ?NOP指令：有? ?JUMP指令：有條件，無條件? ?LOOP，LEND：有? ?高度定位控制：塊啟動，條件啟動，等待啟動，同時啟動，反復啟動[手動控制]? ?JOG運行：有? ?點動運行：有? ?手搖脈沖發生器：可連接連接1臺(增量型)，單位倍率(1~10000倍)[速度和轉矩控制]位置回路不包含的速度控制，轉矩控制，押當控制[絕對位置系統]由連接到伺服放大器的電池對應[同期編碼器接口]最大4通道（內置接口，經由接口的CPU，伺服放大器的通過接口之和）? ?內置接口:1通道（增量）[限制控制功能]? ?速度限制功能：速度限制值，JOG速度限制值? ?轉矩限制：轉矩限制值相同的指定，單獨規定的轉矩極限值? ?緊急停止：有效/無效可以切換? ?軟件行程限位功能：當前值范圍內，給定機械值范圍內? ?硬件行程范圍功能：有[控制內容的變更功能]? ?速度變更功能：有? ?覆蓋功能：0~300%? ?加減速時間變更功能：有? ?轉矩變更功能：有? ?目標位置變更功能：目標位置的地址/速度變更[外部輸入信號設置功能]通過內置接口，徑由CPU，伺服放大器(FLS，RLS，DOG，DI分配可通過參數設置)[活動記錄功能]有[標檢測功能]常規模式、指定次數模式、環緩沖模式(標記檢測信號最大20點，標記檢測設定16)[隨機數據顯示器功能]4點/1軸[驅動程序通信功能]有[數字示波器功能]位數據與字數據都為16ch2、RD77MS4單元規格[控制軸數]4軸[伺服放大器連接方式]SSCNETⅢ/H[最大延長線距離]SSCNETⅢ/H：1600m[最大局間距離]SSCNETⅢ/H：100m[外圍設備接口]通過CPU單元(USB，Ethernet)[手動脈沖發生器操作功能]可使用1臺[同步編碼器操作功能]可使用4臺[輸入信號(SIN)]? ?輸入點數：20點? ?輸入方式：正/負公共端共用(光電耦合器絕緣）? ?額定輸入電壓/電流：DC24V 5mA? ?電壓使用范圍：DC19.2~26.4V? ?ON電壓/電流：DC17.5V以上/3.5mA以上? ?OFF電壓/電流：DC7V 以下/1.0mA 以下? ?輸入電阻：6.8kΩ? ?響應時間：1ms以下? ?推薦電線尺寸：AWG24(0.2mm平方)[緊急停止輸入信號(EMI)]? ?輸入點數：1點? ?輸入方式：正/負公共端共用(光電耦合器絕緣）? ?額定輸入電壓/電流：DC24V 5mA? ?電壓使用范圍：DC19.2~26.4V? ?ON電壓/電流：DC17.5V以上/3.5mA以上? ?OFF電壓/電流：DC7V 以下/1.0mA 以下? ?輸入電阻：6.8kΩ? ?響應時間：4ms以下? ?推薦電線尺寸：AWG24(0.2mm平方)[手動脈沖發生器/同步增量編碼器信號]? ?輸入信號形式：A相/B相(4倍增/2倍增/1倍增)，PULSE/SIGN? ?差動出力型(26 LS 31相當)? ? ? 輸入脈沖頻率:最大1Mpulse/s(4倍增以后最大4Mpulse/s)?? ? ? 脈沖寬度:1µs 以上? ? ? 上升/下降時間:0.25µs 以下? ? ? 相位差：0.25µs 以上? ? ? 額定輸入電壓：DC5.5V 以下? ? ? 高/低電壓：DC2.0~5.25V/DC0~0.8V? ? ? 差動電壓：±0.2V? ? ? 電纜長度：最大30m? ?輸出電壓/開路集電極類型（DC5V)? ? ? 輸入脈沖頻率:最大200kpulse/s(4倍增以后最大800kpulse/s)?? ? ? 脈沖寬度:5µs 以上? ? ? 上升/下降時間:1.2µs 以下? ? ? 相位差：1.2µs 以上? ? ? 額定輸入電壓：DC5.5V 以下? ? ? 高/低電壓：DC3.0~5.25V/2 mA 以下， DC0~1.0V/5 mA 以上? ? ? 電纜長度：最大10m[輸入輸出點用點數]32(IO分配 智能功能模塊32點)[占用插槽]1[DC5V 內部消耗電流] 1.0A?[外形尺寸] 106[H]27.8[W]110[D][mm][重量] 0.23kgRD77MS4圖片地址：http://./upload/201505/231257589476.jpgRD77MS4現貨，RD77MS4技術，RD77MS用戶手冊
.
.
.
