原裝 JST 日本壓著端子 集管 SM04B-PASS-TB(LF)(SN) 接觸次數
2025-05-22 17:59:06
fujino
基板連接用集管
SM04B-PASS-TB(LF)(SN)
S07B-PASK-2 (LF)(SN)
SM04B-PASS-TB (LF)(SN)
規格系列：PA
●間距：2mm
●接觸次數：4
●行數：1
●面向身體：右角
●護罩
●連接器系統：電線對基板
●端子方法：焊錫
●接觸電鍍：錫
●額定電壓：250V ac/dc

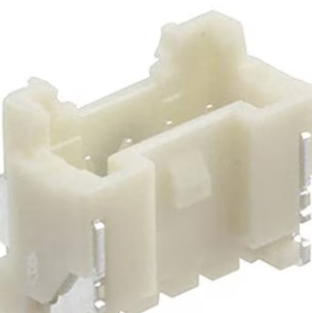

●JST PA系列2.0mm SMT護罩基板頭連接器。
2.0 mm螺距PA系列電線對基板SMT護罩板集管接頭設計用于復雜的線束設計。
這個PA系列2.0mm護罩集管配備了能夠可靠連接嵌合連接器的鎖定燈裝置。
此鎖定裝置還可以幫助防止在組件處理過程中或由于振動而導致的斷開。
這個PA系列，系列SMT在集管的外殼設計中嵌入了插入導軌，可以容易地插入。
垂直安裝SMT由于集管有極性凸臺，所以可以在基板上正確配置。垂直安裝集管的帶凸緣的沖壓銷設計成在拆卸時不誤脫落。
.特點
用用于可靠連接鎖定裝置插入引導件正確且簡單地通過插入極性凸臺在基板上正確配置帶凸緣的沖壓銷防止誤拔
RoHS指令（10物質對應）對應
